一、概述
油箱加热装置由4个电加热器发热元件和1套电加热控制柜组成。为控制安全,控制回路中装有温度控制开关、温度控制仪器和低油位开关。
二、主要技术参数
(一)电加热控制柜部分
1、温度测量控制范围 *0~100℃
2、温度测量显示分度号 PT100
3、温度测量精度 ±0.5% ±1个字
4、温度控制精度 ±0.3% ±1个字
5、工作环境温度 -5℃~40℃
6、额定电压 *AC-415V/245V
7、额定功率 96KW
(二)电加热器部分(每只发热元件)
1、电源 两根火线AC380V 60HZ
2、功率 24KW

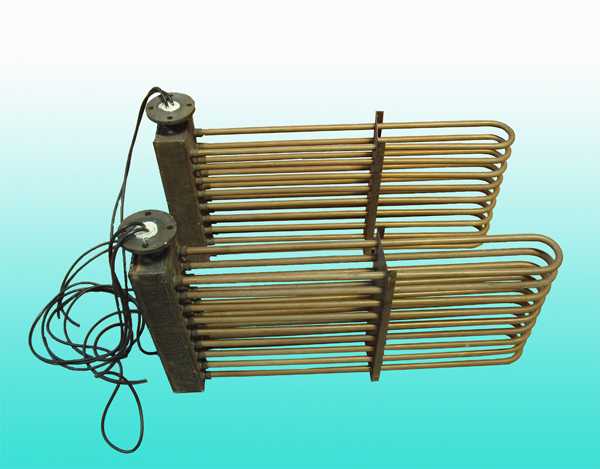

3、每只元件由9根φ18的U形管状发热管组成。
4、元件能够承受1分钟的绝缘试验,试验电压1500V、60HZ。
5、元件的冷态绝缘电阻大于1兆欧。
三、温度控制方式
本套电加热器应与电加热控制柜配套使用。当接通电源,设定好加热温度,由温度检测元件送来的信号,经放大和补偿后进行非线性较正,其输出信号一路送数字显示回路进行当前温度显示,一路送出控制信号去控制接触器来控制电加热器的通断。具体设定方法见温控表使用说书。
四、安装与调试
1、温度控制电源柜安装地点应没有严重灰尘或腐蚀气体,没有强烈间歇振动同时应尽量远离强磁场,环境的良好程度与电源柜的可靠工作和使用寿命有密切的关系。
2、电源输入线为多股绞铜线,应装铜接线鼻接入,电源柜与加热器之间的连线要分别对号,以便识别。
3、温度信号线为3*1.5㎜2铜蕊线,其中有二根接在热电阻的同一端,接到控制柜时要分清。
4、油箱上的温度控制开关和低油位开关用2*1.5㎜2铜蕊线连到控制柜上。
5、送电前应仔细检查装配部件有无异常,以防运输振动后松动。
6、设备使用前,请仔细阅读温控柜及配置仪表的使用说明。
7、调整分以下几部(应在送电前进行)
(1)检查接线准确无误后,把(手动停止自动开关)转到停止位置即可合上主电源开关,此时A、B、C电源指示灯亮。
(2)转动控制电源开关使控制电源指示灯亮,同时温度控制器有显示,此时可根据温度控制器说明书设定所需温度。
(3)设定好温度后,把手动停止自动开关转到自动位置,此时如油箱油位达到高度,控制柜就能自动投入运行。
五、设备使用注意事项
1.控制柜通电前,外壳应有可靠接线。
2. 油箱上的温度控制开关和低油位开关必须由专业人员检查完好方可投入运行。
3.操作人员应首先熟悉本设备使用说明书和有关仪表的使用说明书方可操作。
