磨煤机石子煤恒压无尘排放装置
概述
在现代燃煤发电厂中,中速磨煤机排出的废弃物—石子煤的清理成为较大的难题,传统的人工清理、机械清理、水力清理都难以达到理想的效果。我公司的科技人员经过调研和创新、结合专业技术消化吸收了国内外的先进技术,成功地开发出符合现代燃煤电厂使用要求的环保、节能新型产品:石子煤等压排放装置。石子煤等压排放装置是基于减低磨煤机维护工作量,节约辅助设备的水、电能耗,改善石子煤排放工作环境,维护磨煤机正常运行而全新设计的产品。改进了移动石子煤斗,提高机械化程度,减轻工人劳动强度,解决了卸料工程中的密封问题,减少对生产场所造成的环境污染。配合专用叉车将石子煤移动斗整个运出厂房,外运至排放场地,同时在叉车上配置旋转器,以解决倾倒问题,使得该方式优点更加突出。
产品应用

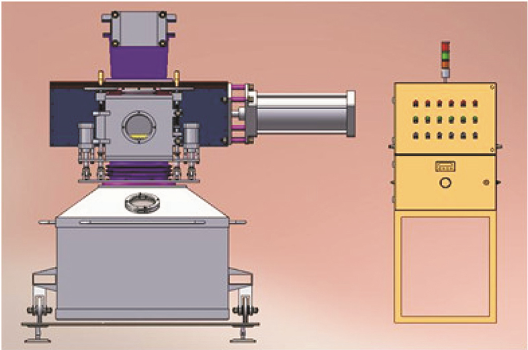

石子煤恒压无尘排放装置,改变了原来系统敞口收集石子煤现象,通过设置密封装置,系统将排渣箱移至密封装置下面使得密封置与排渣箱的排渣接口密封配合时,整个排渣过程能够在完全封闭的条件下进行,从而能够避免排渣过程中的扬尘现象;为了保证系统密封断开时不出现喷粉现象,系统核心设备气流引射负压装置可以将排渣箱的密闭空间内的压力释放并吸走密闭空同内的正压粉尘气流,该气流引射负压装置无需电力驱动,利用现场的压缩空气即可产生强大的负压效果,保证了整套系统的可靠性。根据部分电厂石子煤有燃现象,系统可以设置喷淋装置,而通过喷水不仅可以进一步消除扬尘现象,而且能够避免煤矸石自燃现象的发生,因此,采用密封排渣装置加上负压和喷水处理,再将排渣箱从密封装置下面移走之前已经杜绝了浮尘和煤矸石自燃现象的发生,因此,也就不用担运送排渣箱的过程中会扬尘或引燃周边的设备;同时系统在移动推车下设计安装有承重力感应器,通过四合一接线模块,将实时料位准确显示并发送给系统控制柜,及时对石子煤进行倾倒处理,彻底避免石子煤堆积的问题。装满石子煤的小车可以通过专用叉车进行倾倒不需要人工处理。针对暂存箱过渡开放式人工排放系统,系统可降低95%以上的粉尘污染,减少85%的劳动力输出。而且,改造后的石子煤排放装置,具备高精度计量设施,即可以做到远近距料位报警,还可以累积磨煤机每小时的石子煤排放量,从而有利于有效判断磨煤机动静环运行状态。
工作流程
单套装置的石子煤收集箱是根据磨煤机石子煤排放量进行合理配置的,一般每台磨媒机配备两个石子煤转运箱,在第一个石子煤箱满箱报警后,关闭装置二次放料阀,通过密封箱体顶部气流引射负压装置进行抽吸装置中的余压,启动液压推杆上行,使密封环脱离移动推车断面,更换移动推车后,重新压紧密封,开启二次放料阀,进入二灾石子煤收集流程。
系统特点
●采用系统设计理念,设备配置更加合理,控制过程更加可靠,能够彻底解决石子煤排放的污染问题。
●采用全通道无阻碍结构阀门,确保阀门动作可靠。
●排放隔离阀关闭采用自动调节控制,大大增加排放隔离阀关闭可靠性。
●称重系统采用毎次空重称量并记录,消除其它因素可能产生的误差,确保称重系统可靠性,避免测量误报现象的发生。
●自动泄压滤尘,减少工人劳动量,有效防止泄压污染,确保系统工作过程无尘泄露。
●密封伸缩头特殊结构,内部采用金属耐磨伸缩管,有效防止石子煤落料对伸缩头的磨损,消除石子煤高温对外部伸缩头橡胶部件的损坏;外部采用的复合胶质伸缩管,确保缩部分的密封性,首次采用双层结构的伸缩头,大大增加伸缩头的使用寿命。
